T 50 350
Чугунное основание и голова, ременной привод и индукционный двигатель. Регулировка стола позволяет выполнять обычные косые резы; положения с упорами облегчают повторение.
Технический источник: OMGA · T 50 350 ↗
OMGA / ТОРЦОВОЧНЫЕ ПИЛЫ ДЛЯ ДЕРЕВА И АЛЮМИНИЯ
Прямой угол.
Понятная настройка.
Торцовочные пилы OMGA: T 50 350 для косого реза в плоскости стола и T 53 370 также с наклоном головы. Для дерева или алюминия мы подбираем исполнение станка, пильный диск и необходимое оснащение.
Изучить варианты ↓
Официальная страница ↗ДВЕ МОДЕЛИ
Один угол или составной рез?

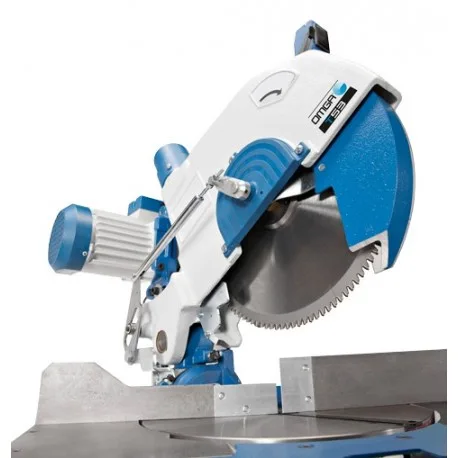

T 53 370
Помимо поворота стола, позволяет наклонять голову до 45°. Для косых резов и составных углов, где поворота в одной плоскости недостаточно.
Технический источник: OMGA · T 53 370 ↗
РАЗНЫЕ ПЛОСКОСТИ РЕЗА
Что именно меняется при настройке?
Прямой рез
Диск режет профиль перпендикулярно его длине. У заготовки подготовлена база и выполнено надлежащее закрепление.
T 50 350 и T 53 370.Угол в плоскости стола
Поворотом вы меняете угол между резом и продольной кромкой профиля. Типичный пример — соединение рамы под 45 градусов.
T 50 350 и T 53 370.Наклон головы
На T 53 вы также наклоняете голову. Схема переходит к виду спереди, чтобы была видна вторая плоскость реза. При дополнительном повороте стола получается составной рез.
Наклон головы: T 53 370.Пояснительная схема · не является симуляцией производительности станка
ТЕХНИЧЕСКИЕ ДАННЫЕ
Сравнение по фактическому сечению.
| Диаметр диска / посадочное отверстие | 350 / 30 mm |
|---|---|
| Двигатель / обороты | 2,2 kW / 3000 min⁻¹ |
| Удаление стружки | Ø 80 мм |
| Рез 90° · ширина × высота | 130 × 110 mm ИЛИ 173 × 90 mm |
| Рез 45° · ширина × высота | 92 × 110 mm ИЛИ 105 × 90 mm |
| Диаметр диска / посадочное отверстие | 370 / 30 mm |
|---|---|
| Двигатель | Примерно 3 kW · сайт 2,9; брошюра 3,0 kW |
| Обороты / удаление стружки | 3000 min⁻¹ / Ø 80 mm |
| Рез 90° · ширина × высота | 173 × 110 mm |
| Рез 45° · ширина × высота | 105 × 110 mm |
| Наклон головы 45° при прямом резе | 160 × 50 mm |
Ширина и высота связаны: максимальные отдельные значения нельзя произвольно сочетать. Для составных углов мы проверяем схему реза и ваш профиль. Мощность T 53 и окончательное исполнение подтверждаются в предложении.
Технический источник: OMGA · T 50 350 ↗
Технический источник: OMGA · T 53 370 ↗
НАСТРОЙКА И ЗАЖИМ
Для повторяемого угла нужна хорошая база отсчёта.
Предустановленные положения
Производитель указывает положительные положения для 90°, 45°, 30°, 22°30′, 15° и 10° в обе стороны, а также ручную фиксацию промежуточных углов. Доступный диапазон реза изменяется в зависимости от угла.
Поддержка более длинного профиля
Измерительные столы, откидные упоры и подходящие опоры сокращают повторные ручные измерения. Длинная заготовка требует устойчиво поддерживаемого пути подачи и выхода.
Пневматические зажимы
Горизонтальные или вертикальные зажимы выбираются в зависимости от профиля и способа работы. Они входят в согласованную комплектацию; фотография более оснащённой версии не определяет базовую поставку.
Исполнение OP
Масляно-пневматический спуск головы, двуручное управление, пневматический зажим и подставка являются особенностями исполнения OP в брошюре. Мы не представляем базовую ручную модель как такое исполнение.
ДЛИНА ИЗ ПРОГРАММЫ
Углопильная машина с позиционером FP.
При повторяющихся длинах NC-упор может взять на себя установку базы длины. Оператор по-прежнему подготавливает материал, угол и зажим в соответствии с конфигурацией.
OMGA показывает сочетание T 50 350 или исполнение OP с системой FP. Такое сочетание требует согласованных столов, механических и управляющих компонентов; это не является автоматическим дополнением к любой имеющейся пиле.
Узнайте о NC-позиционировании ↗T 50 350 + FP
Оригинальный вид OMGA: углопильная машина и программируемая база длины.
Открыть на YouTube ↗КАТАЛОГ
T 50 и T 53 в одном сравнении.
T 50 350 / T 53 370
Ручные и OP-исполнения, аксессуары, настройки углов и схемы реза.
Официальный PDF · 3 страницы · 1.6 MBВЫБОР ДЛЯ ВАШЕГО ПРОФИЛЯ
Самые частые вопросы.
Можно ли резать алюминиевые профили?
Отправьте сечение, толщину стенки и требуемые углы. Для T 50 или T 53 мы проверяем специально подходящее исполнение, пилу, зажим, смазку и удаление стружки. Опубликованные данные для древесины не переносятся автоматически на алюминий. У OMGA также есть другие специально оснащённые решения для алюминия.
Когда мне нужен T 53?
Когда изделие, помимо угла в плоскости стола, требует также косого реза через сечение. Для обычной рамы с прямым профилем требование отличается от составного пространственного соединения.
Автоматически ли NC-упор также настраивает угол пилы?
Нет. FP задаёт положение по длине. Настройка угла и цикл реза являются особенностями пилы и согласованного сочетания.
Что мне отправить для подбора?
Сечение профиля, материал, углы, длины, требования к допускам и примерное количество. Для декоративных профилей также помогает чертёж их положения во время реза.
ВЫБОР ОБОРУДОВАНИЯ
Начнём с вашей заготовки.
Укажите материал, сечение, исходную и конечную длину, углы и приблизительное количество. Добавьте описание текущего способа работы. Так мы сможем определить подходящую пилу, зажим, подачу и программные возможности.
Отправить запрос ↗Форма сохраняет исходную страницу. Исполнение, дополнительное оборудование и цена определяются в индивидуальном предложении.
