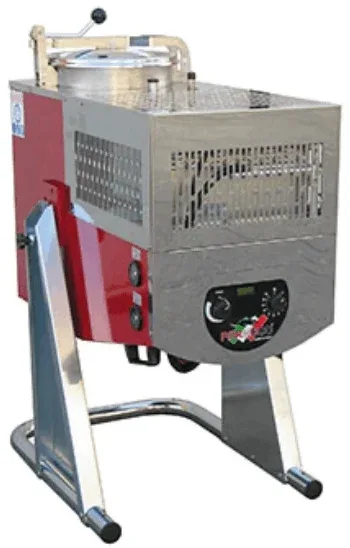

DISTATIC
Di · statična izvedba
Za tekočine, pri katerih ustreza obdelava brez strgala. Glede na ostanek se uporablja vreča Rec-Bag ali praznjenje z nagibom kotla.
FORMECO / DESTILATORJI TOPIL IN UPARJALNIKI
Več uporabnega.
Manj ostanka.
Destilatorji FORMECO za regeneracijo topil ter uparjalniki za vodne procesne tekočine in emulzije. Tehnologijo izberemo po sestavi tekočine in cilju ločevanja oziroma ponovne uporabe.
Uradna stran ↗
SPECIALIST ZA LOČEVANJE TEKOČIN
FORMECO.
Od leta 1971.
Italijanski proizvajalec razvija in izdeluje destilatorje topil, uparjalnike procesnih vod in sisteme frakcionirane destilacije. Njegove rešitve se uporabljajo pri površinski obdelavi, proizvodnji barv in tiskarskih barv, obdelavi kovin ter drugih industrijskih procesih.
Izbor opreme podpirajo lasten laboratorij in pilotne naprave. To omogoča preizkus dejanske tekočine pred odločitvijo o velikosti in izvedbi naprave.
O proizvajalcu in razvoju tehnologije ↗RAZUMETI POSTOPEK
Kaj gre v napravo.
Kaj dobimo iz nje.
Topilo ali voda se upari in nato kondenzira. Manj hlapne sestavine ostanejo v koncentriranem ostanku. Oprema in procesne nastavitve so prilagojene vhodni tekočini.
Vodna procesna tekočinaVakuumski uparjalnikKondenzacija
VHOD
Na primer porabljena oljna emulzija ali pralna voda iz proizvodnje.
LOČEVANJE
Pri znižanem tlaku voda uparja pri nižji temperaturi. Nastala para se ohladi in kondenzira.
REZULTAT
Vodna frakcija se zbere kot destilat; olja in druge manj hlapne sestavine se zgoščujejo v ostanku.
Poenostavljena ponazoritev principa. Kakovost destilata, delež izločene tekočine in ravnanje s koncentratom preverimo za konkretno mešanico.
01 / REGENERACIJA TOPIL
Topilo iz pranja ali razmaščevanja.
Pripravljeno za nov cikel uporabe.
Destilacija ločuje ustrezna topila od smol, pigmentov, barv, olj in drugih manj hlapnih ostankov. Topilo se segreva prek plašča s termičnim oljem, nastala para pa se kondenzira z zračnim ali vodnim hlajenjem.

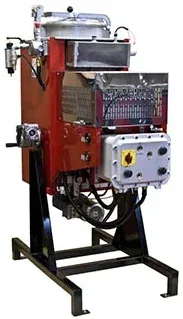

DYNAMIC
DiQ · izvedba s strgalom
Notranje strgalo premika vsebino in zmanjšuje oprijemanje ostanka na stene. Izvedbo izberemo glede na obnašanje tekočine med koncentriranjem.
| Podatek | Di 30 Ax LCD | DiQ 60 Ax LCD |
|---|---|---|
| Uporabna polnitev | 30 l | 60 l |
| Celotna prostornina kotla | 43 l | 103 l |
| Notranje strgalo | Ne · statična izvedba | Da · dinamična izvedba |
| Priključna moč | 2,04 kW | 4,2 kW |
| Električni priključek | 230 V / 50 Hz, enofazni | 400 V / 50 Hz, trifazni |
| Hlajenje kondenzatorja | Zrak | Zrak |
Podatki veljajo za navedeni izvedbi Ax LCD iz katalogov. Uporabna polnitev ni celotna prostornina kotla; priključna moč ni poraba energije na cikel.
Professional in Industrial: ko potrebujete več avtomatizacije
Serija Professional omogoča večfazno vodenje procesa in, glede na opremo, zaporedne šarže, samodejno polnjenje ali praznjenje. Industrial je namenjen večjim količinam in vključevanju regeneracije v proizvodnjo.

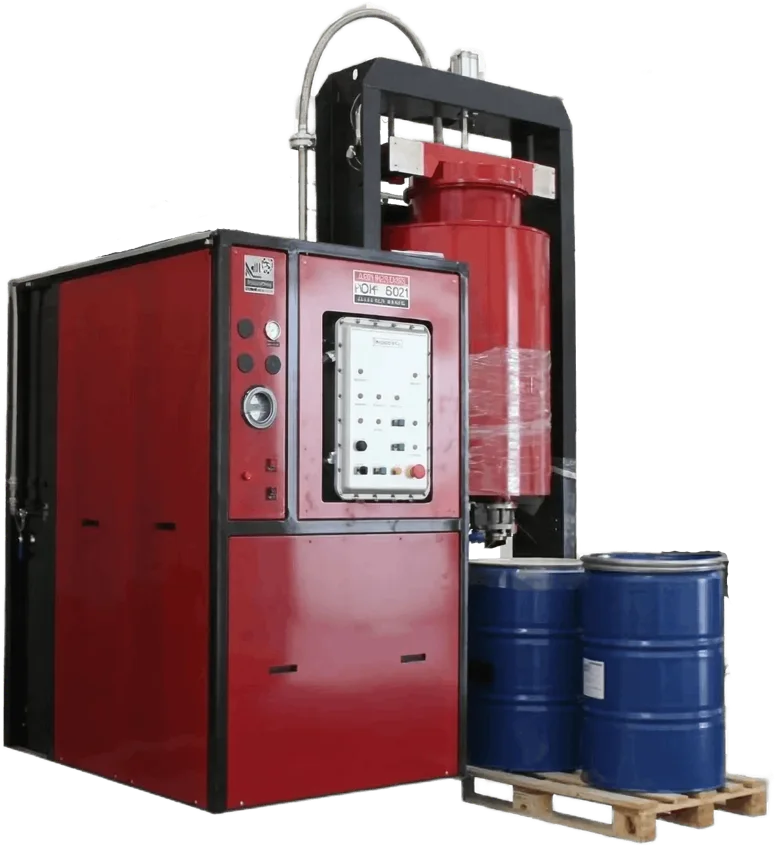

Primer DQ 250 ima uporabno polnitev 250 l. Katalog izvedbe DQ 250 Wx navaja vodno hlajenje kondenzatorja, priključno moč 16 kW in trifazni priključek 400 V / 50 Hz. Izvedbe ter dodatno opremo uskladimo s proizvajalcem.
Za topila z višjim vreliščem pride v poštev ustrezna vakuumska izvedba. Zahteve glede eksplozijske zaščite, tesnil in temperatur preverimo po varnostnem listu tekočine.
FORMECO · industrijske izvedbe ↗02 / VODNE PROCESNE TEKOČINE
Tudi voda iz proizvodnje
je lahko ponovno uporabna.
Porabljene pralne in izpiralne vode, hladilno-mazalne emulzije ter druge tekočine na vodni osnovi vsebujejo različne primesi. FORMECO za njihovo obdelavo ponuja uparjalnike in koncentratorje.
Vakuumsko uparjanje s toplotno črpalko
Serija HP deluje pri znižanem tlaku. Toplotna črpalka zagotavlja toploto za uparjanje in hlajenje za kondenzacijo. Tako nastaneta ločena tokova: vodni destilat in koncentriran ostanek.
HP-S · emulzije in manj oblog
Potopljeni grelni izmenjevalnik. Za ustrezne oljne emulzije ter tekočine iz razmaščevanja in tlačnega litja, ki ne povzročajo izrazitega nalaganja oblog.
Program proizvajalca: 10–500 l/hHP-R · tekočine, ki tvorijo obloge

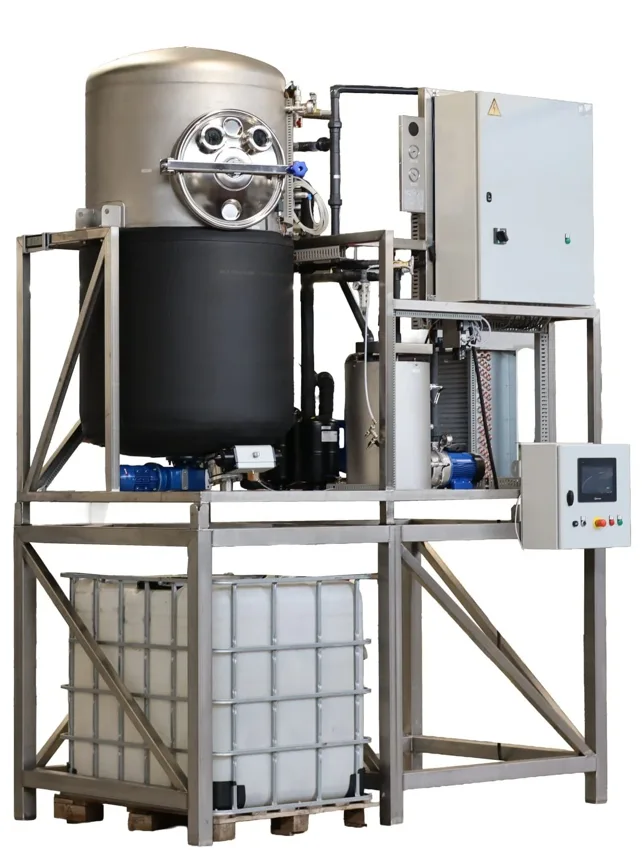

Uparjalna komora z notranjim strgalom pomaga ohranjati izmenjavo toplote pri zgoščevanju ostanka. Zanimiva za ustrezne vodne tekočine z barvami, tiskarskimi barvami ali solmi.
Program proizvajalca: 10–250 l/h| Podatek | HP-S 10 Opentop | HP-R 10 Opentop |
|---|---|---|
| Kataloška zmogljivost | 240 l/dan | 240 l/dan |
| Instalirana moč | 4 kW | 5 kW |
| Odjemna moč po katalogu | 1,5 kW | 2,2 kW |
| Zasnova | Potopljeni grelni izmenjevalnik | Notranje strgalo |
Podatki iz kataloga HP, str. 2–3. Dejanska zmogljivost in poraba sta odvisni od sestave tekočine, želenega koncentriranja ter delovnih pogojev. Fotografija prikazuje družino HP-R, ne nujno primerjanega modela.
PRIMER: OLJNA EMULZIJA
Vodni destilat + koncentrat z oljem.
Pri obdelavi ustrezne emulzije izločamo vodo, olja in druge manj hlapne sestavine pa ostajajo v koncentratu. To samo po sebi ne pomeni pridobivanja čistega olja za ponovno uporabo. Zahtevano kakovost vode in morebitno dodatno obdelavo določimo glede na njen naslednji namen.
MANJŠE KOLIČINE / KONCENTRIRANJE

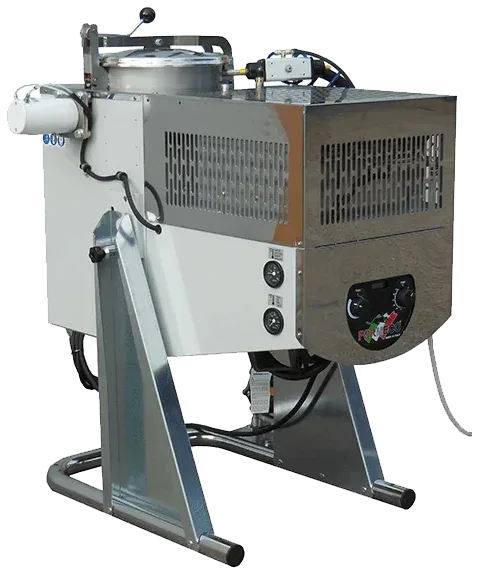

Ci in CiQ.
Druga pot za vodne tekočine.
Koncentratorji s segrevanjem prek plašča s termičnim oljem so zanimivi pri manjših količinah in višji zahtevani koncentraciji ostanka. Obstajajo statične izvedbe Ci in izvedbe s strgalom CiQ.
- Primer
- Ci 30 Ax LCD
- Uporabna polnitev
- 30 l
- Priključna moč
- 3,6 kW
- Električni priključek
- 230 V / 50 Hz
Podatki iz kataloga koncentratorjev, str. 3. Izbor naprave za vodno tekočino preverimo posebej; oznaka Ci ne pomeni enake izvedbe kot destilator topil Di.
Koncentratorji pri proizvajalcu ↗Večji pretoki in drugi viri toplote

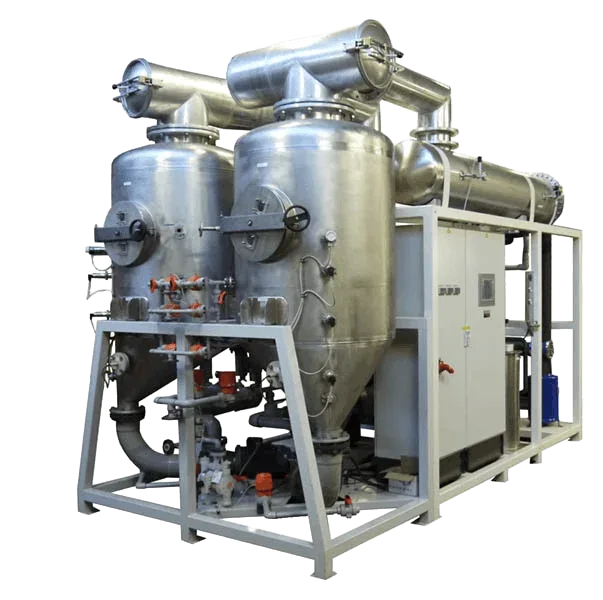

HP-Cf
Prisilno kroženje tekočine skozi uparjalni sklop za večje dnevne količine. Na voljo so tudi večstopenjske izvedbe; za dodatno koncentriranje se lahko sistem dopolni z ustrezno drugo enoto.
Program HP-Cf ↗HW / HS
Zunanji vir toplote: vroča voda pri HW ali para pri HS. Smiselnost preverimo, kadar je tak vir že na voljo v proizvodnji. Obstajajo izvedbe s strgalom in prisilnim kroženjem.
Zunanji vir toplote ↗MVR
Mehanska rekompresija pare. Kompresor zviša energijski nivo nastale pare, ki se ponovno uporabi kot vir toplote v postopku uparjanja.
Rekompresija pare ↗DOKUMENTACIJA PROIZVAJALCA
Izbrani katalogi za podrobnejši pregled.
Pet dokumentov za pregled statičnih in dinamičnih destilatorjev, industrijskih izvedb ter obeh vodnih tehnologij. Katalog lahko odprete ali shranite na računalnik.
PDF · angleščina · 3,0 MB
Di 15 / Di 30
Statični destilatorji topil. Podatki za Di 30 Ax LCD.
PDF · angleščina · 4,4 MB
DiQ · destilatorji s strgalom
Dinamične izvedbe za ustrezne tekočine in ostanke.
PDF · angleščina · 8,9 MB
DQ · industrijske izvedbe
Večje polnitve, vodenje procesa in možnosti avtomatizacije.
PDF · angleščina · 4,8 MB
HP · vakuumski uparjalniki
HP-S, HP-R in HP-Cf za vodne procesne tekočine.
PDF · angleščina · 5,5 MB
Ci / CiQ / CQ · koncentratorji
Statične in dinamične izvedbe za vodne tekočine.
FORMECO V PRAKSI
Poglejte naprave in izvedbe.
Izbrani posnetki uradnega kanala FORMECO. Vsak prikazuje konkretno napravo ali uporabo; prikazana oprema ni samodejno del vsake izvedbe.

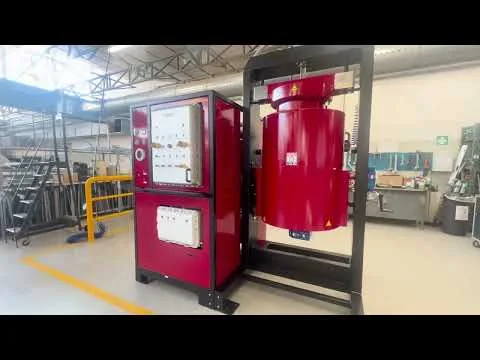

Regeneracija topil · DQ 250 WxC
Prikaz konkretne industrijske izvedbe naprave za regeneracijo topil.

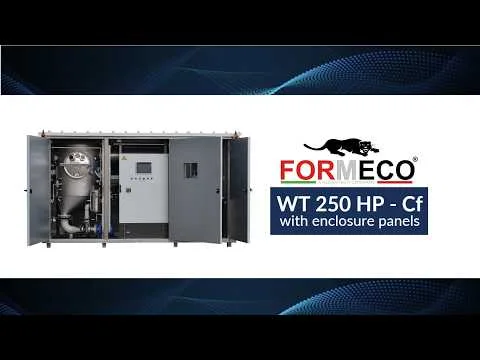

Uparjanje vode · WT 250 HP-Cf
Uradni prikaz uparjalnika s toplotno črpalko in prisilnim kroženjem.
Koncentriranje · amonijev sulfat
Primer posebne uporabe koncentratorja. Primernost za druge tekočine se preveri posebej.
OD TEKOČINE DO USTREZNE OPREME
Začnemo z vašim procesom.
Opišete tekočino
Iz katerega postopka prihaja, koliko je nastane in kaj vsebuje. Pomagajo varnostni listi uporabljenih sredstev ter razpoložljiva analiza.
Preverimo obdelavo
S FORMECO uskladimo potrebo po laboratorijskem ali pilotnem preizkusu ter cilj za destilat in koncentrat.
Uskladimo izvedbo
Zmogljivost, vir toplote, hlajenje, materiali naprave, avtomatizacija in ravnanje z ostankom sledijo preverjenemu postopku.
Ali so to odpadne vode ali procesne tekočine?
»Vodne procesne tekočine« opisuje tekočine na osnovi vode, ki nastajajo ali se uporabljajo v proizvodnji. Ko so porabljene ali onesnažene, jih proizvajalec pogosto obravnava kot industrijske odpadne vode. Sem lahko sodijo pralne vode in oljne emulzije. Njihovo obravnavo določata sestava ter način nastanka in nadaljnje uporabe.
Ali se lahko destilat takoj vrne v proizvodnjo?
Primernost ocenimo glede na zahtevano kakovost za naslednji postopek. Nekatere sestavine lahko prehajajo tudi v destilat, zato rezultat preverimo s preizkusom oziroma analizo. Ponovna uporaba, dodatna obdelava in ravnanje z ostankom se določijo za konkretno tekočino.
Kaj pa ločevanje dveh različnih topil?
Za ločevanje tekočin glede na različno hlapnost FORMECO ponuja tudi frakcionirne kolone. To je posebno področje, ki ga ocenimo po sestavi mešanice in zahtevani ločbi.
Frakcionirana destilacija ↗POVPRAŠEVANJE ZA VAŠO TEKOČINO
Topilo, emulzija ali pralna voda?
Napišite, iz katerega procesa tekočina prihaja in približno koliko je nastane. Skupaj bomo opredelili naslednji korak.
