Proizvodnja pohištva.

Od načrta do obdelanega elementa: stroji SCM za CNC-obdelavo, razrez, robno lepljenje in brušenje. Spoznajte povezavo s programsko pripravo za pohištvo po naročilu in ponovljive serije.

Raziščite tehnologijo ↓Poglejte delo ▷
SCMUradna stran ↗
SCM morbidelli x100 za nesting pohištvenih elementov
morbidelli x100 / CNC-obdelava plošč

SCM / NESTING

Ena plošča. Natančno obdelani elementi.

Poglejte nesting od zgoraj: plošča miruje, CNC-glava pa se premika do posameznih izvrtin in nato sledi obrisom elementov.

NESTING / POGLED OD ZGORAJVpetje plošče
12345
Vakuumsko vpetjePoložaj orodjaIzrezkana pot

01 / 04

Plošča in vpetje

Cela plošča leži na žrtveni MDF-podlagi. Vakuum jo drži na mizi. Svetli obrisi pokažejo načrtovano razporeditev petih elementov; plošča še ni razrezana.

Primer razporeditve: dve stranici in trije vodoravni elementi.

Ponazoritev principa, ne prikaz konkretnega CNC-programa. Mere, orodja, vrstni red in časi so shematski. Vpetje majhnih kosov in strategijo rezkanja prilagodimo materialu ter opremi. Za preglednost sta odsesovalni pokrov in ohišje poenostavljena.

STROJI ZA KONKRETNA OPRAVILA

Trije postopki. Smiseln izbor.

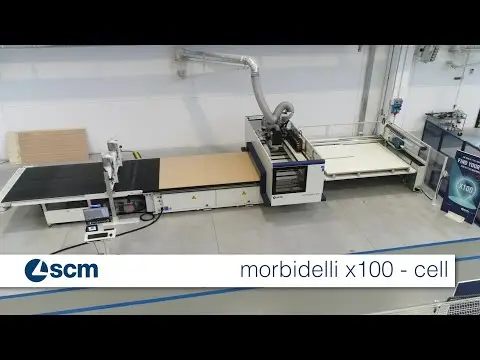

Nesting center morbidelli x100

IZBRANA TEHNOLOGIJA

morbidelli x100 / nesting

CNC-center za razrez, rezkanje in vrtanje plošč. SmartCut prilagaja zaporedje rezov, da element med obdelavo ohranja oprijem. Vakuumske cone in možnosti za manjše kose se izberejo glede na vaše izdelke.

Maestro lab omogoča pripravo geometrije in obdelav; za razporejanje elementov je namenjen modul nesting. Označevanje in povezava s programom za načrtovanje pohištva zahtevata ustrezne module ter preverjen prenos podatkov.

Delovna polja X × Y
od 2.556 × 1.296 do 4.356 × 2.216 mm, po izvedbi
Prehod obdelovanca
150 mm
Elektrovreteno
do 15 kW / do 24.000 vrt./min
Orodja
do 31 mest

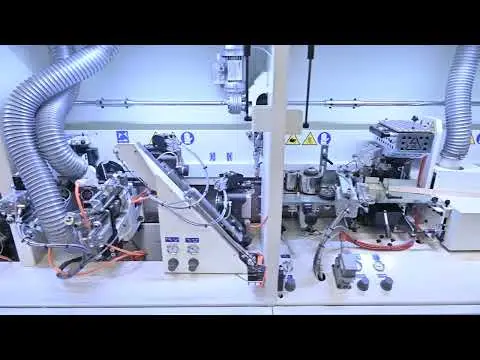

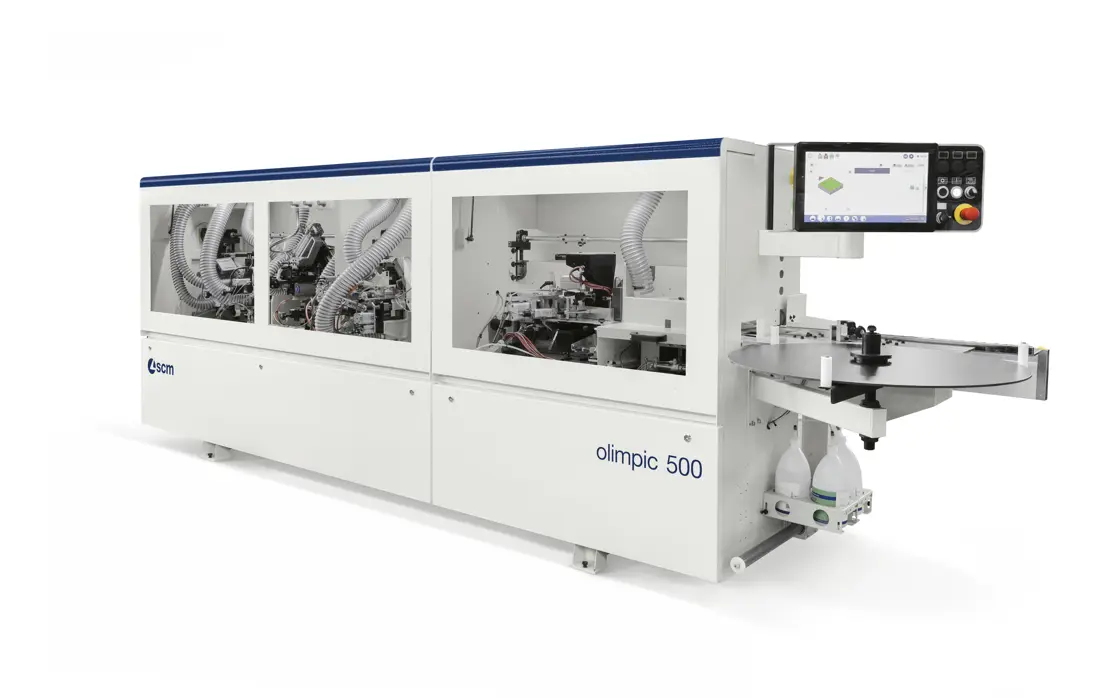

SCM olimpic 500, robni lepilni stroj

IZBRANA TEHNOLOGIJA

olimpic 500 / robno lepljenje

Kompakten robni lepilni stroj za manjša in srednja podjetja. Večradijska obdelava omogoča prilagoditev robu; obseg samodejnih nastavitev je odvisen od opreme.

Lepilni sklop SGP-E je zasnovan za uporabo EVA in PUR z ustreznim postopkom menjave. Maestro active edge poveže upravljanje enot v skupen vmesnik.

Debelina plošče
8–60 mm
Debelina robu
0,3–6 mm
Podajalna hitrost
12 m/min
Najmanjša širina plošče
60 mm

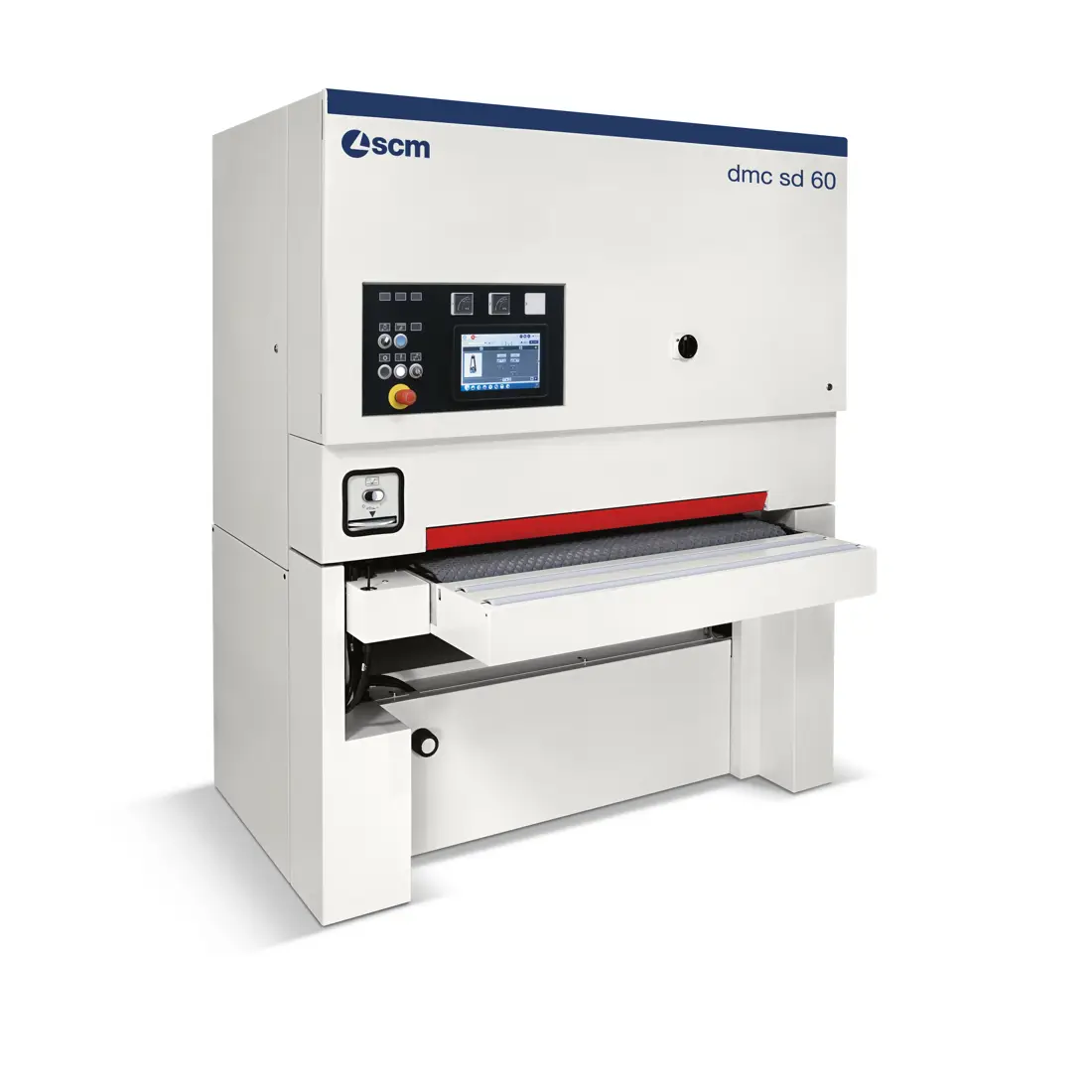

SCM dmc sd 60, širokotračni brusilni stroj

IZBRANA TEHNOLOGIJA

dmc sd 60 / priprava površine

Širokotračni brusilni stroj za kalibriranje in brušenje masive ter lesnih plošč. Za furnirane ali lakirane površine se izbere primerna kombinacija agregatov in brusilnega čevlja.

Elektronski programator eye-S omogoča shranjevanje delovnih programov. Pri občutljivih površinah je pomembna izbira segmentiranega čevlja in pravilnega pritiska, ne samo granulacije traku.

Delovna širina
1.100 ali 1.350 mm
Debelina obdelovanca
4–170 mm
Podajalni hitrosti
4,5 / 9 m/min

SCM / Kako izbrati tehnologijo

Več možnosti za vaš način dela

Število osi ali nazivna moč sama ne določata pravega stroja. Pomembni so pot materiala, geometrija, vpenjanje in zahtevana končna obdelava.

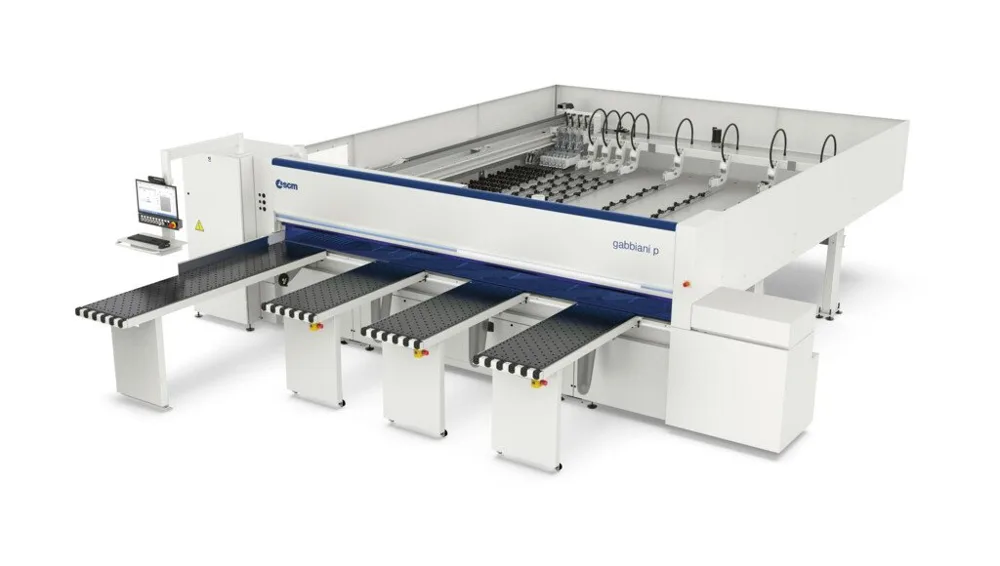

gabbiani p

gabbiani p

Formatni razrez plošč

Horizontalna avtomatska panelna žaga za razrez ivernih, MDF, vezanih in drugih lesnih plošč. Smiselna je, kadar iz velikih plošč najprej pripravljate pravokotne elemente, nato pa jih vrtate, rezkate ali robite na drugih strojih.

Potiskalo postavi material, pritisna greda ga zadrži, žagin voziček pa opravi rez. LED-vodenje pomaga spremljati korake. Možnosti SAW-SET za nastavitev orodij in FLEXCUT za prilagoditev razreza se določijo z izvedbo.

  • Dolžine reza: 3.300 / 3.800 / 4.300 mm.
  • Izstop lista: 60 / 80 / 95 mm pri p60 / p80 / p95.
  • Osnovni pomik žaginega vozička: 6–60 m/min; hitrejša izvedba je opcijska.
Povprašajte za izvedbo Katalog / EN ↓

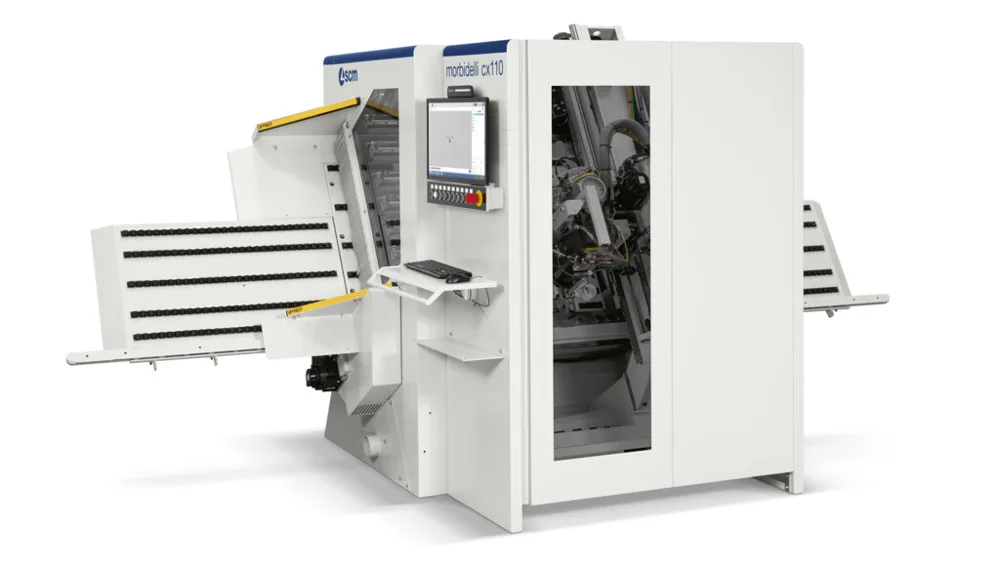

morbidelli cx110

morbidelli cx110

CNC-vrtanje že razrezanih elementov

Kompakten center za izvrtine v ploskev in rob, utore ter izbrane rezkalne obdelave. Obdeluje posamezne pripravljene plošče; ne nadomešča razreza cele plošče na nesting mizi.

Sistem 3D PROBE preverja mere po oseh X, Y in Z. Vrtalni glavi F19L ali F23L imata 13 navpičnih ter 6 oziroma 10 vodoravnih vreten. Rezkalna enota, šestmestna menjava orodij in povezava z vračanjem kosov ali robotsko celico so odvisne od opreme.

  • Dolžina elementa: 200–3.050 mm; širina: 50–950 mm.
  • Debelina: 8–60 mm; največja masa: 60 kg.
  • Priprava obdelav: Maestro lab; opcijsko rezkanje ER32 ali HSK63-F.
Povprašajte za izvedbo Katalog / EN ↓

Podatki veljajo za navedeni model. Možnosti opreme in izvedljivost obdelave potrdimo na vašem izdelku.

PROGRAMSKA OPREMA / RAZUMLJIVO

Kaj pripravi program.
Kaj naredi upravljavec.

Priprava enkrat, ponovna uporaba znanja.

V Maestro lab lahko uvozimo DXF, določimo orodja in obdelave ter uporabimo pripravljene aplikacije ali makre. Knjižnica tehnologij pomaga ponoviti preverjen način izdelave pri novi geometriji. Dodatni moduli pokrivajo 3D-obdelavo, nesting, označevanje in druge naloge.

Maestro active CNC je upravljavski vmesnik na podprtih CNC-jih: organizacija dela, uporabniške vloge, pregled programov in pomoč pri upravljanju. To je druga naloga kot risanje in priprava v CAD/CAM-u.

Lažje ponavljanje, jasna odgovornost.

Upravljavec še vedno preveri material, vpenjanje, orodja in prvi kos. Predpripravljeni programi zmanjšajo ponavljajoče se nastavljanje, vendar ne nadomestijo usposabljanja in poznavanja varnega dela.

Robni lepilni stroj uporablja Maestro active edge, dmc sd 60 pa programator eye-S. Skupna znamka ne pomeni samodejne podatkovne povezave vseh strojev. Prenos iz vašega pohištvenega programa, etikete in sledljivost določimo glede na dejanski proces.

Preden izberete stroj

Ali nesting nadomesti vse druge stroje?

Ne. Razrez in del izvrtin lahko združite na CNC-mizi, robno lepljenje, izvrtine v rob in določene obdelave spodnje strani pa zahtevajo ustrezno dodatno opremo ali drug korak. Izbor preverimo na konkretnem elementu.

Kdaj izbrati žago in ločen vrtalni CNC?

Ko je velik del programa pravokoten in želite razrez ter vrtanje organizirati ločeno. Pri primerjavi vključimo velikost serij, rokovanje, količino izvrtin, dekor in izkoristek plošče — ne zgolj hitrost posameznega stroja.

Ali se moj konstrukcijski program poveže z Maestro lab?

Preveriti je treba izvoz dejanske datoteke, prenos izvrtin, obdelavo robov, licence ter postprocesor. Uvoz geometrije še ne zagotavlja samodejnega prenosa vseh tehnoloških podatkov.

VIDEO / SCM

Praktični prikaz iz gradiva SCM

morbidelli cx110

Oglejte si obdelavo že razrezane plošče: pozicioniranje, izvrtine in izbrane rezkalne operacije. Podrobnejši prikaz programskih možnosti dopolnjuje aktualni letak Maestro lab.

Maestro lab / PDF · EN ↓
morbidelli cx110

VIDEO / SCM

Oglejte si dejansko delo.

Izbrani javni posnetki SCM iz gradiva Partners. Predvajalnik YouTube se naloži po vaši izbiri.

Maestro cnc / načelo priprave

Prikaz starejše generacije Maestro cnc. Aktualni program Maestro lab in možnosti preverimo za izbrani CNC.

Odprite na YouTubu ↗

GRADIVO ZA PRENOS

Več podatkov. Izbrani katalogi.

Naslovnica: SCM / programske rešitve

SCM / programske rešitve

Pregledni katalog starejše generacije. Za aktualno poimenovanje in združljivost uporabimo podatke izbranega stroja.

Odprite PDF ↗Prenesite ↓

Katalogi v angleščini predstavljajo program proizvajalca. Oprema, mere in programske možnosti so odvisne od izbrane izvedbe; konkretno konfiguracijo potrdimo s ponudbo.

ARHAR / IZBOR OPREME

Začnimo z vašim izdelkom.

Pošljite primer elementa, material, velikost serij in ime programa, s katerim pripravljate pohištvo. Tako lahko preverimo opremo in pot podatkov do delavnice.

Pogovorimo se o vaši rešitvi ↗

V povpraševanju se ohrani podatek o izvorni strani.
