Nesting CNC povezuje razpored pohištvenih elementov na plošči z njihovo obdelavo. Na primeru omarice spoznajte programsko pripravo in delo upravljavca pri izdelavi pohištva po meri.
Preklikajte potek
Uradna stran ↗
POGLEJTE V PRAKSI
Poglejte program pred obdelavo.
Izvirni prikaz programske opreme SCM.
Lažje si predstavljate naslednji korak.
Vizualni pregled pomaga razumeti potek programa pred izvedbo. Priprava obdelave še vedno vključuje ustrezna orodja, vpenjanje in preverjanje nastavitev.
Posnetki prikazujejo posamezne stroje oziroma programske dodatke. Ustrezno konfiguracijo preverimo za vaš izdelek. YouTube se naloži šele po vaši potrditvi ob ogledu.
01 / OD NAČRTA DO OBDELANIH ELEMENTOV
Ena omarica.
Štirje jasni koraki.
Sledite istim petim elementom: od izdelka do razporeda na plošči in CNC-obdelave. Nato poglejte, kaj se spremeni pri širši omarici.
- A1 · A2 dve stranici
- B1 · B2 zgoraj in spodaj
- C1 ena polica
01 / IZDELEK
Omarico razdelimo na elemente.
Za primer vzamemo odprto omarico z eno polico. Iz načrta dobimo pet elementov, njihove mere, material in potrebne obdelave. Tako program ve, katere kose pripravljamo.
Človek določi izdelek
Izbere mere, material, debelino plošče in konstrukcijo spojev.
Podatki za pripravo
Seznam elementov z geometrijo in obdelavami. Uporaben prenos iz vašega konstrukcijskega programa preverimo.
Rezultat: pripravljen seznam petih elementov.
- A1 · A2 dve stranici
- B1 · B2 zgoraj in spodaj
- C1 ena polica
02 / PROGRAMSKA PRIPRAVA
Iste elemente razporedimo na ploščo.
Nesting pomeni razporejanje elementov na surovo ploščo. CAD/CAM-priprava poveže geometrijo z obdelavami, modul za nesting pa pomaga pripraviti razpored in CNC-program.
Program pomaga pripraviti
Razpored kosov ter poti rezkanja in vrtanja za ustrezno opremljen stroj.
Pripravljavec preveri
Material, smer dekorja, razmike, orodja in vpenjanje. Pred izvedbo preveri rezultat programske priprave.
Rezultat: preverjen CNC-program za izbrano ploščo.
- A1 · A2 dve stranici
- B1 · B2 zgoraj in spodaj
- C1 ena polica
03 / DELO NA STROJU
CNC obdela ploščo po programu.

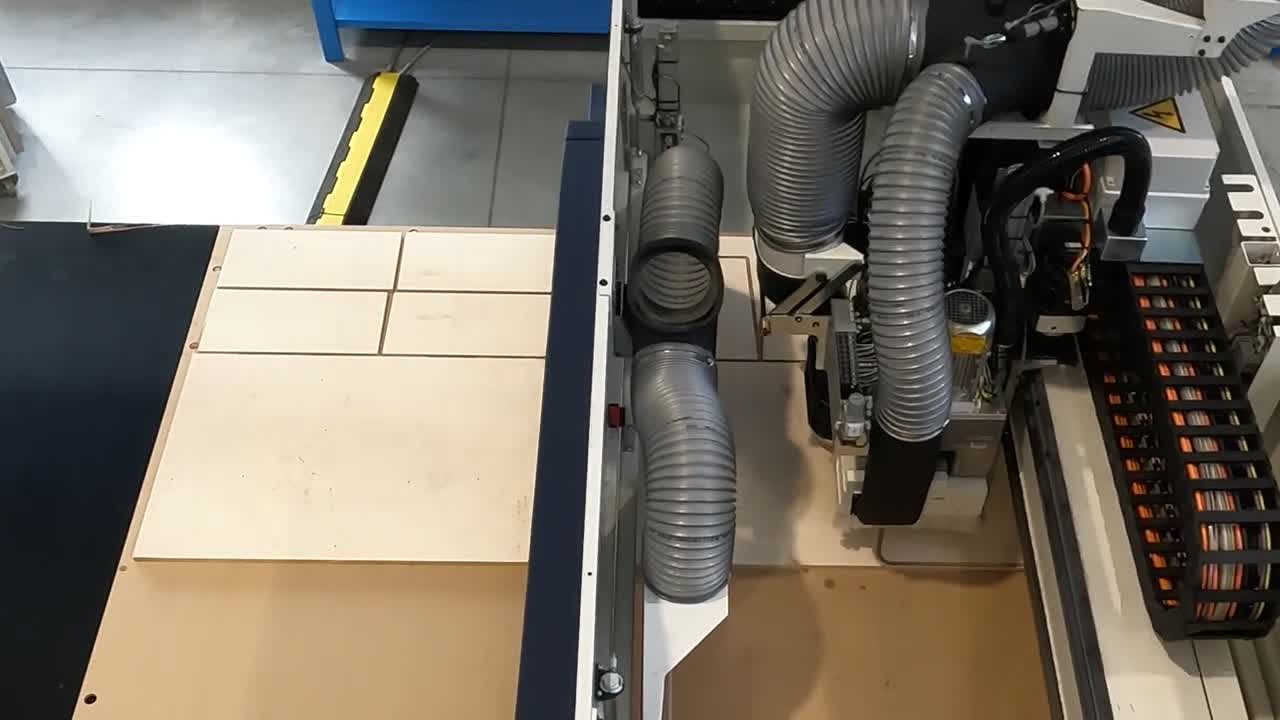

Upravljavec izbere pripravljeni program in pripravi stroj. CNC nato po tem programu izreže elemente in izvede predvidene obdelave, ki jih njegova konfiguracija omogoča.
Upravljavec pripravi in nadzira
Ploščo, orodja in vakuumsko vpenjanje preveri po predpisanem postopku ter spremlja izvedbo.
Stroj izvede obdelavo
Po potrjenem programu obdela označene kose. Po varnem zaključku upravljavec prevzame in pregleda elemente.
Rezultat: obdelani elementi za naslednje operacije, ne sestavljena omarica.
- A1 · A2 dve stranici
- B1 · B2 zgoraj in spodaj
- C1 ena polica
04 / NASLEDNJE NAROČILO
Širša omarica, posodobljena priprava.
Kupec želi širino 800 namesto 600 mm. Pri tem primeru stranici A1 in A2 ostaneta enaki, zgornjo in spodnjo ploščo ter polico pa podaljšamo. Zato se spremeni tudi razpored na plošči.
Uporabimo obstoječo pripravo
Shranjeni podatki in postopki so izhodišče. Mere posodobimo v konstrukcijskem ali CAD/CAM-programu, odvisno od uporabljene rešitve.
Pred obdelavo ponovno preverimo
Geometrijo in spoje, razpored, obdelave ter pogoje na stroju. Spremenjeni izdelek potrebuje ustrezen nov CNC-program.
Rezultat: nova, preverjena priprava brez ponavljanja vseh korakov od začetka.
Poenostavljen primer brez vrat, hrbtišča in okovja. Mere so ilustrativne, skice niso v merilu. Glede na izdelek po CNC-obdelavi sledijo še robljenje, druge potrebne operacije in sestava. Programske module, prenos podatkov in združljivost s strojem določimo za konkretno konfiguracijo.
Več o programski pripravi SCM Maestro ↗Uradna stran ↗Od priprave
do dejanske obdelave.
Ob prikazu stroja lažje povežemo posamezne korake: pripravo materiala, izvedbo programa in prevzem obdelanih elementov. Za konkreten izdelek preverimo tudi obdelave, orodja in vpenjanje.
02 / ORGANIZACIJA DELA
Vsak se nauči tistega,
kar potrebuje za svoje delo.
Priprava obdelav
Izdelek, geometrija, orodja in program. Zahtevnost izhaja iz vaših izdelkov.
Upravljanje stroja
Priprava materiala, varno delo in izvedba pripravljenega programa.
Pregled nad opremo
Pri ustrezni konfiguraciji dodatne rešitve omogočajo spremljanje delovanja in vzdrževalnih opravil.
Jasno razdeljene naloge in ponovljivi postopki olajšajo uvajanje novega sodelavca. Obseg usposabljanja določimo za konkretno opremo in vloge v vaši ekipi.
03 / IZBRANA OPREMA
Pravi stroj za vaš način dela.
Družini morbidelli x100 in x200 sta izhodišče za pogovor o nestingu. Izvedbo določijo velikosti elementov, obdelave, organizacija nalaganja in obseg naročil.
Za prvi pogovor zadostujejo primer izdelka, material in okvirne količine.
Pogovor o nestinguVPRAŠANJA IZ DELAVNICE
Kaj je dobro razjasniti?
Ali potrebujem človeka samo za programiranje?
Priprava novega izdelka in delo s pripravljenim programom sta različni nalogi. Potrebna organizacija je odvisna od raznolikosti izdelkov, obsega naročil ter vaših obstoječih znanj.
Ali lahko uporabim obstoječi program za pohištvo?
Preverimo izvozne formate, povezavo s pripravo obdelav ter ustrezen prenos za izbrani stroj. Povezava mora ohraniti podatke, ki jih potrebujete pri obdelavi.
Kako pokažemo prihranek časa?
Na istem reprezentativnem izdelku primerjamo pripravo podatkov, nastavljanje, obdelavo in ponovitve. Tako ocenimo učinek v vašem dejanskem procesu.
Ali sistem opozarja na vzdrževanje?
Izbrane digitalne rešitve omogočajo spremljanje delovanja ter načrtovanje in spremljanje vzdrževalnih opravil. Obseg je odvisen od opreme, modulov in povezljivosti.
PODROBNEJE O TEHNOLOGIJI

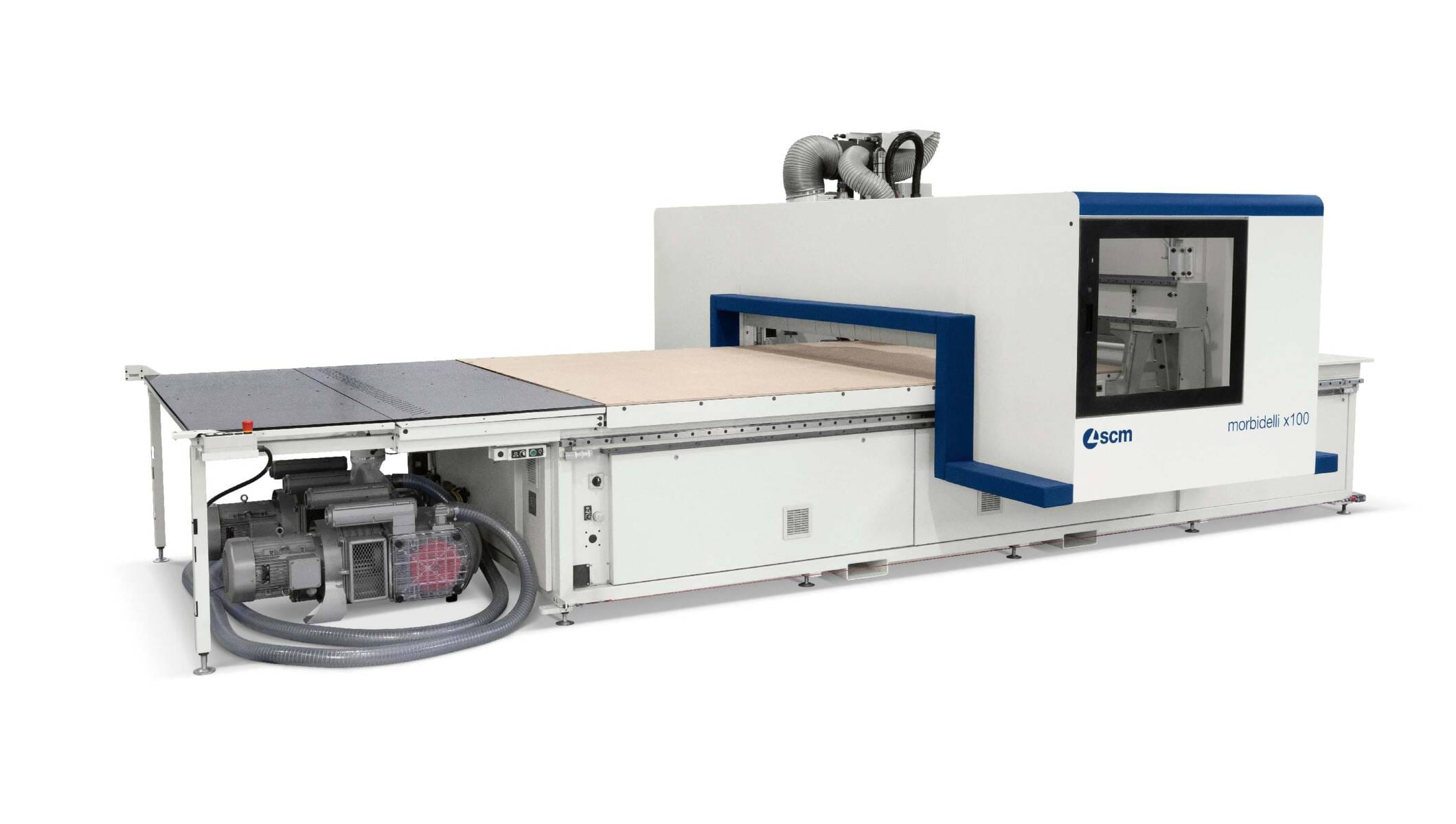

morbidelli x100 · kaj pomenijo podatki?
morbidelli x100 je CNC-center za nesting: elemente razporedimo na ploščo, nato izvedemo predvideno rezkanje in vrtanje. Izbira delovne mize, vakuumskega vpenjanja in ravnanja s ploščami je povezana z velikostjo elementov ter obsegom dela.
| Podatek | Razpoložljive izvedbe / največja vrednost |
|---|---|
| Delovno območje X × Y | 2.556 × 1.296; 3.756 × 1.596; 3.756 × 1.896; 3.156 × 2.216 ali 4.356 × 2.216 mm |
| Prehod plošče po osi Z | 150 mm |
| Moč rezkalnega vretena, 3-/4-osna izvedba | do 15 kW |
| Vrtilna hitrost vretena | do 24.000 vrt/min |
| Menjalnik orodij | do 31 mest |
| Vektorska hitrost X–Y, izvedba PRO-SPACE | 70 m/min |
Vrednosti »do« označujejo razpoložljivo opremo, ne osnovne opremljenosti vsakega stroja. Prehod po osi Z ni samodejno dovoljena debelina za vse obdelave, hitrost pomika osi pa ni enaka rezalni hitrosti pri vašem izdelku.
Kaj prispeva programska oprema?
- Podatki izdelka: mere, material, elementi in povezane obdelave iz konstrukcijskega programa ali pripravljene geometrije.
- Maestro lab: CAD/CAM-priprava geometrije in obdelav; namenski nesting podpira razporejanje elementov na ploščo.
- Maestro active: delo upravljavca s pripravljenim programom na ustreznem stroju.
- Simulacija in povezave: dodatke, izvozne formate, licence ter združljivost s konkretnim strojem preverimo skupaj.
Ponovno uporabna priprava olajša spremembo mer pri sorodnem izdelku. Še vedno je treba preveriti orodja, vpenjanje, material in rezultat programa.
Dokumentacija proizvajalca: SCM · morbidelli x100 ↗.
VIDEO PROIZVAJALCA
Celica in programski korak v praksi.

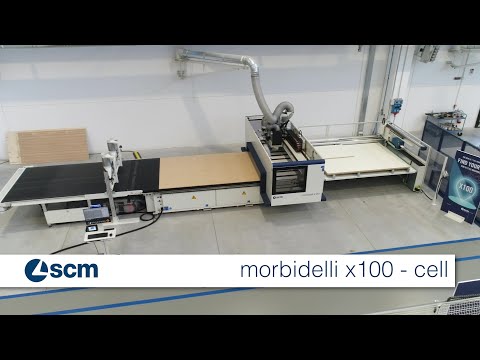

SCM / NESTING CELICA
morbidelli x100 · izvedba cell
SCM prikazuje avtomatizirano izvedbo celice. Prikazana oprema je primer konfiguracije, ki jo prilagodimo prostoru in organizaciji proizvodnje.
Odpri na YouTubu ↗SCM / PROGRAMSKA OPREMA
Maestro nesting · ročno dodajanje elementa
Kratek namenski prikaz konkretnega koraka v programski pripravi razporeda.
Odpri na YouTubu ↗Izvirni posnetki proizvajalcev. Predvajalnik YouTube se naloži šele po vaši potrditvi ob ogledu.
NASLEDNJI KORAK
Pokažite nam svoj izdelek.
Skupaj opredelimo smiselno opremo in programsko pripravo.
