C.E.B. IMPIANTI / INDUSTRIJSKI PRALNI SISTEMI
Avtomatizirano pranje IBC, mešalnih posod, sodov in manjše embalaže. Izberite tehnologijo glede na ostanek, vrsto posode in potek dela v proizvodnji.
Uradna stran ↗
O PROIZVAJALCU
C.E.B. IMPIANTI je italijanski proizvajalec, ki od leta 1997 razvija in izdeluje avtomatizirane sisteme za pranje industrijskih posod. Program obsega samostojne pralne postaje, krtačne sisteme ter linije z več zaporednimi postopki.
Uporabe segajo od proizvodnje barv, smol, lepil, silikonov in tiskarskih barv do obnove embalaže. Prava rešitev poveže dostop do notranjosti posode, pralni medij, odvajanje ostanka in rokovanje s posodami. C.E.B. omogoča tudi preverjanje pranja na vzorcih kupca.
Proizvajalec in tehnologija ↗KAJ ŽELITE OČISTITI?
Štiri uporabne poti skozi program. Posamezne družine so primeri tehnologije; končna izvedba se določi glede na vašo uporabo.
Pralna glava, spodnji izpust in odvod tekočine. Primer EW80; za linijsko pranje EW1000.
Raziščite sisteme ↗ 02 / MEŠANJEKrtače in pralna glava za ustrezne odprte posode. Pri izboru je pomemben oprijem ostanka.
Raziščite EWB ↗ 03 / EMBALAŽAOd sodov do manjših posod. Različni načini vpenjanja, obračanja in skupinskega pranja.
Raziščite možnosti ↗ 04 / POSEBNE UPORABEDostop pralne glave do fiksne posode ali kabinska rešitev za posodo brez spodnjega izpusta.
Poglejte druge izvedbe ↗POSTOPEK PO KORAKIH
Izberite korak ali spremljajte ponazoritev. Dejanski cikel je odvisen od naprave, pralnega medija in ostanka.
Posodo namestimo in pritrdimo. Preverimo odprtino, spodnji izpust in ustrezno povezavo z odvodom pralne tekočine.
Ponazoritev načela. To ni simulacija konkretnega stroja ali prikaz zajamčenega časa cikla.
IZBRANI SISTEMI

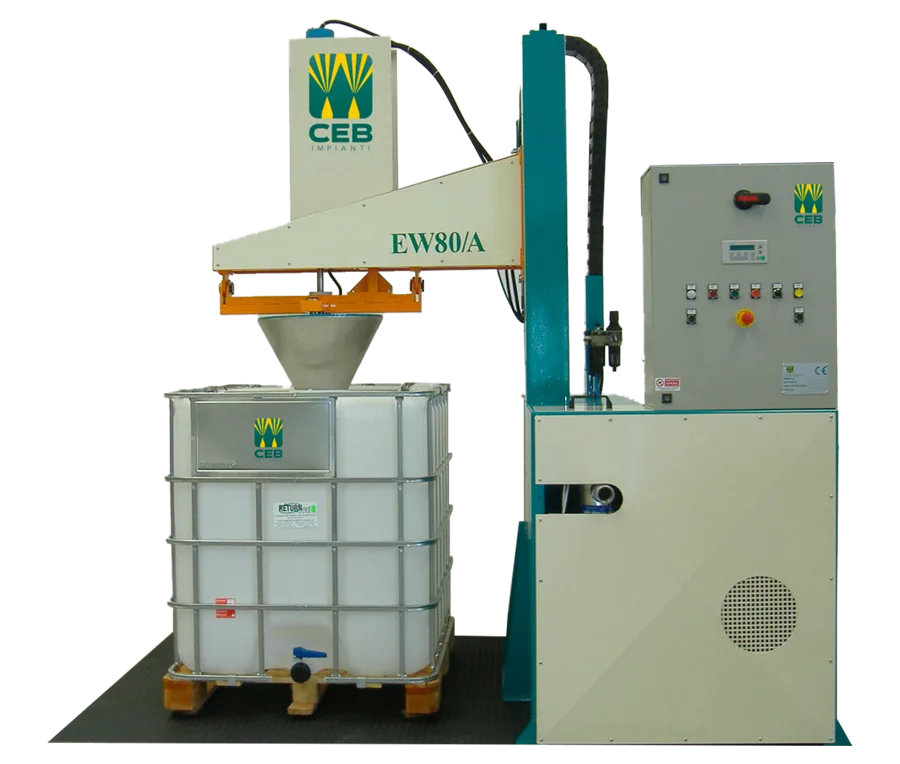

EW80 / PRALNA GLAVA
Nagibna ploščad pomaga pri odvajanju tekočine. Primeren tip posode ima spodnji izpustni ventil; proizvajalec navaja priključke 1½, 2, 2½ ali 3 palce.
| Podatek | /S | /A |
|---|---|---|
| Medij | Topilo | Voda / detergent |
| Postopek | Pranje, izpiranje | Predpranje, pranje, izpiranje |
| Največji tlak | 40 bar | 250 ali 400 bar |
Programi Eco, Standard in Long. Proizvajalec navaja povprečen cikel 3–5 minut brez nalaganja in razlaganja; doseženi rezultat in čas preverimo na vašem ostanku.
Izvedba /S je na uradni strani navedena kot ATEX. Vodna izvedba /A ima svoje možnosti opreme; sušenje IBC zahteva dodatno enoto.
EW80 · tehnični opis proizvajalca ↗

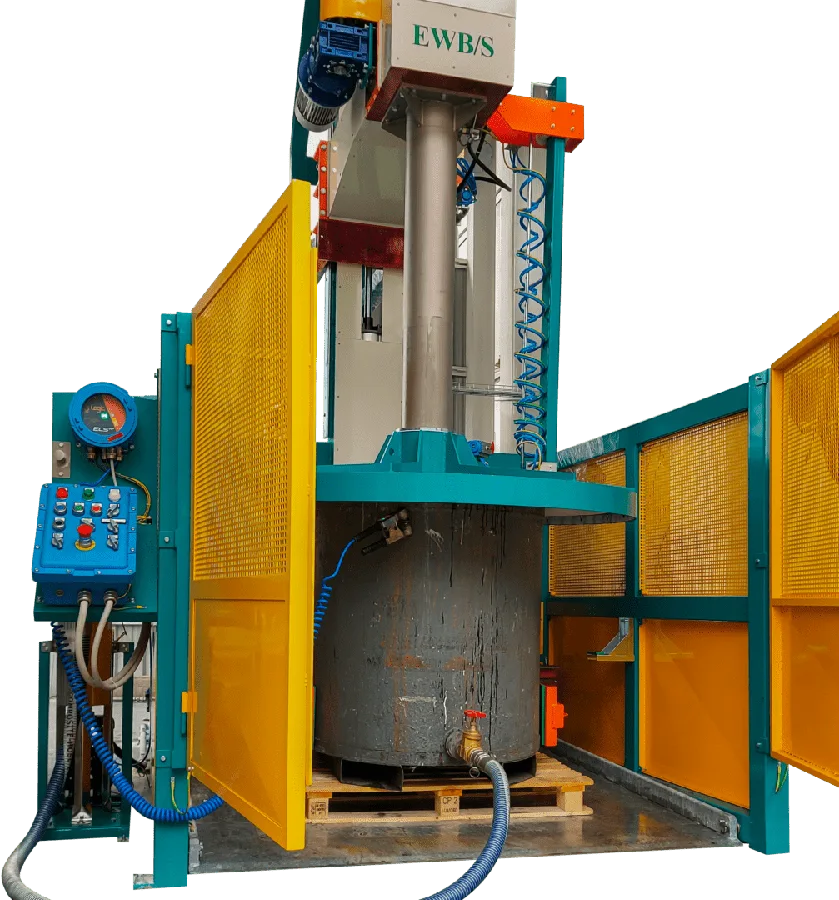

EWB / KRTAČE IN PRALNA GLAVA
Pri ustreznih odprtih mešalnih posodah krtače dopolnijo delovanje pralnega medija. EWB povezuje krtačni sklop in pralno glavo; izbira krtač je vezana na material posode in oprijem ostanka.
Izvedba /S uporablja topilo ter najlonske ali nerjavne jeklene krtače. Izvedba /A uporablja vodo oziroma vodo z detergentom, standardne najlonske krtače in visokotlačno glavo. Predviden je spodnji izpustni ventil.
Sorodna družina EWEB je krtačna rešitev. Tehnologiji zato ne pripisujemo enakih funkcij zgolj zaradi podobnega imena.
EWB · izvedbe in možnosti ↗

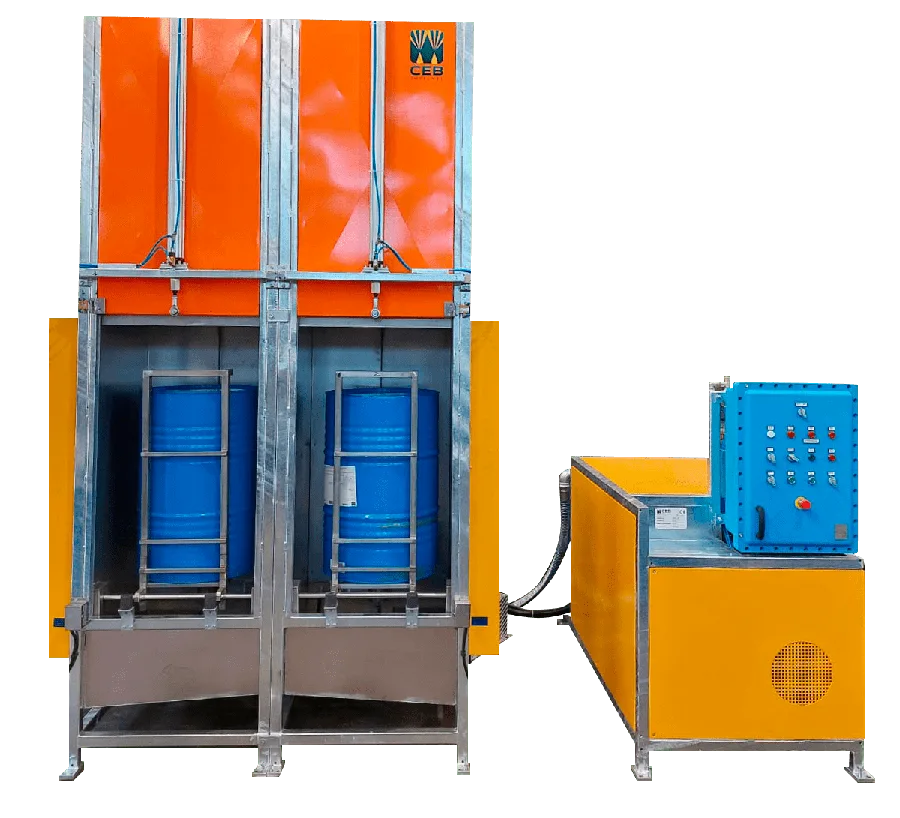

EWEC / SODI
EWEC je namenjen kovinskim in HDPE-sodom s polno odprtino ali 2-palčnim čepom. Proizvajalec navaja povprečen cikel 1–2 minuti brez nalaganja in razlaganja.
Pralni izvedbi /S in /A uporabljata topilo oziroma vodo. Na voljo so prilagoditve za manjša vedra in povezava s črpalnim sklopom EW80 ali EW100. Obseg skupne opreme se določi v konfiguraciji.
EWEC · pranje sodov ↗EWWM / ROČKE
Za HDPE-ročke in steklenice prostornine 5–20 l. Program vključuje izvedbe za 4, 8 ali 12 posod na cikel, notranje in zunanje pranje z vročo vodo oziroma detergentom do 70 °C ter konstrukcijo iz AISI 304.
EWWM · skupinsko pranje ↗EWC3 / TUNELSKI SISTEM
Za vedra, posodice in pločevinke prostornine 1–25 l. Tunelski sistem združuje samodejno nizkotlačno pranje po serijah in sušenje. Pralni medij je voda oziroma voda z detergentom, do 50 °C.
EWC3 · tunelsko pranje ↗EW1000 / AVTOMATIZACIJA
EW1000 poveže pranje IBC-posod iz HDPE ali nerjavnega jekla z zaporedjem delovnih postaj. Proizvajalec prikazuje primer vodne linije z alkalnim pralnim sredstvom za 12 IBC na uro; to je primer konfiguracije, ne splošna zmogljivost vseh izvedb.
Glede na zasnovo lahko sledijo odsesavanje ostanka, predpranje, notranje pranje in izpiranje, zunanje pranje, sušenje ter preizkus ventila. Potek se prilagodi posodam, umazaniji in želenemu pretoku.
EW1000 · postaje in izvedbe ↗
Rezervoarji za pralne medije, filtracija, nagibne ploščadi, sušilne enote in naprave za preizkus tesnosti so možnosti, ki jih proizvajalec vključuje glede na projekt. Niso standardna oprema vseh modelov. Tudi zagon, usposabljanje in vzdrževanje se opredelijo v dogovorjenem obsegu.
Možnosti in storitve proizvajalca ↗PRIMER IZ PRAKSE

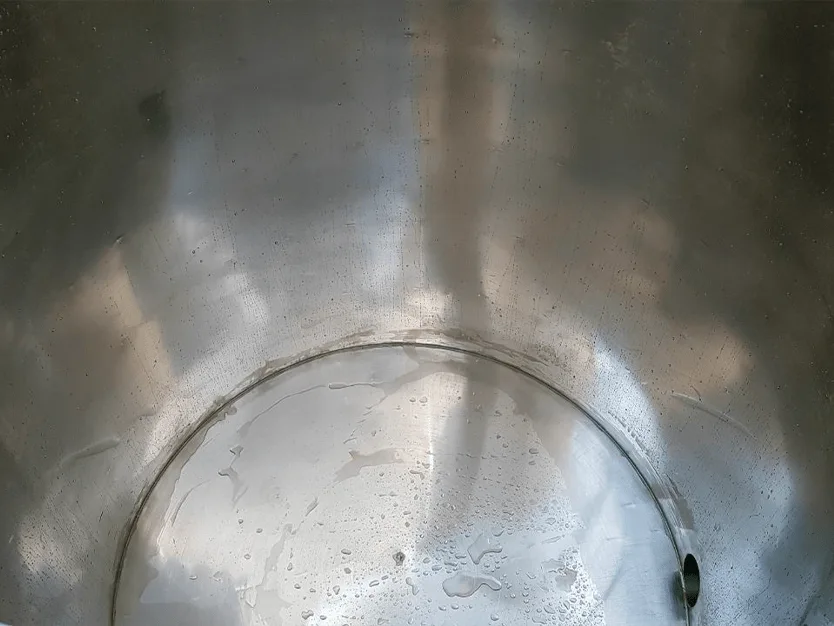

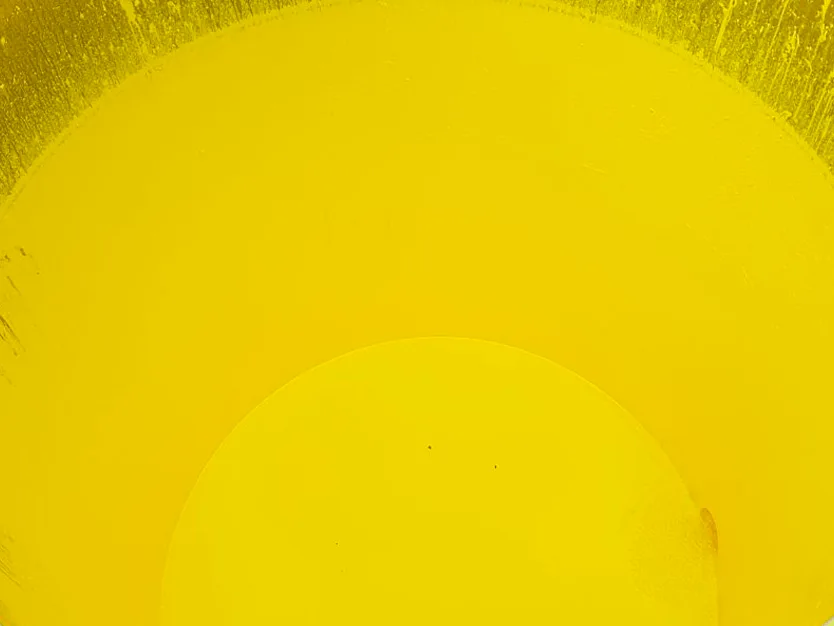

S premikom drsnika primerjajte fotografiji mešalne posode, ki ju objavlja C.E.B. IMPIANTI. Ostanek, material posode in zahtevana čistost so izhodišče za izbiro postopka.
Smiseln naslednji korak je preizkus na vašem vzorcu. Tako se ocenijo rezultat pranja, poraba medija in dejanski potek dela.
Primer proizvajalca ↗Prikazana uporaba ni jamstvo enakega rezultata pri vseh ostankih.
PREDPOCELOTEN TOK TEKOČINE
Pri zaprtem pralnem krogu se tekočina zbira in po ustrezni filtraciji vrača v postopek. Filtracija odstranjuje delce; raztopljenih nečistoč ne odstrani na enak način kot destilacija. Nekatere uporabe zahtevajo odprt krog in svež pralni medij.
Pri regeneraciji topil ali obdelavi vodnih pralnih tekočin lahko preučimo opremo FORMECO. Skupna rešitev zahteva preverjanje sestave tekočine, količin, materialov in načina pretakanja. Povezava med napravama se projektno določi.
Topila in procesne vode / FORMECO ↗POGLEJTE DEJANSKO OPREMO
Izbrani posnetki s strani in kanala C.E.B. IMPIANTI. YouTube se naloži šele po vaši izbiri v predvajalniku.

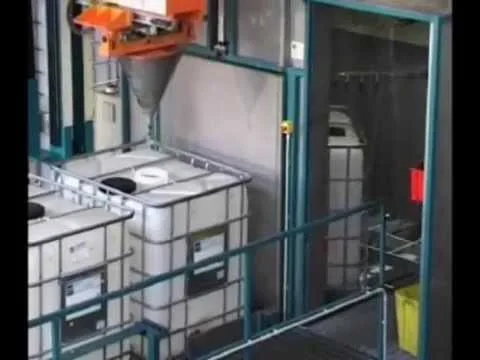

Zaporedje postaj za pranje IBC-posod.

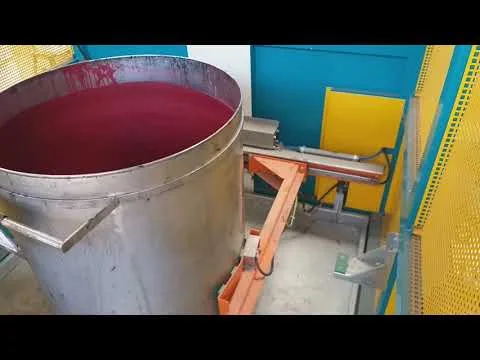

Odprite na YouTubu ↗Primer krtačnega pranja odprte mešalne posode.
Odprite na YouTubu ↗Prikaz pralne naprave za kovinsko in HDPE-embalažo.
Odprite na YouTubu ↗Obstoječi izrez iz prakse: priprava IBC in spuščanje glave. Ne prikazuje celotnega pralnega cikla.
PDF / ANGLEŠČINA / 39 STRANI / 3,6 MB
Predstavitev 2023: vrste posod, pralne tehnologije, sestavni deli sistemov ter fotografije pred pranjem in po njem. Za aktualno konfiguracijo uporabimo podatke posameznega modela.
IZBOR ZA VAŠ PROCES
Začnemo z vrsto in merami posode, materialom ostanka, približnim številom posod na dan ter želenim rezultatom pranja. Nato skupaj s proizvajalcem preverimo ustrezno rešitev.
