SCM / STROJI ZA OBDELAVO MASIVNEGA LESA

Unikatni izdelki.
Prostor za vaše znanje.

Masiven les, posebni spoji in unikatne oblike. Spoznajte klasične mizarske stroje SCM L’invincibile, pripravo materiala in CNC-obdelavo za zahtevnejše izdelke.

Raziščite tehnologijo ↓Poglejte delo ▷
SCMUradna stran ↗
SCM L’invincibile si x, krožna žaga za mizarsko delavnico
L’invincibile si x / natančna priprava v mizarski delavnici

SCM / Kako izbrati tehnologijo

Poglejte, kaj se zgodi z obdelovancem.

01 / 04

Ravna referenca

Na poravnalki pripravite osnovno ploskev in rob. Naravne nepravilnosti surovega lesa se spremenijo v izhodišče za natančne mere.

Razlagalna animacija principa obdelave. Ni prikaz konkretnega stroja, varnostnih postopkov ali dejanskega časa izdelave.

IZBOR ZA MIZARSKO DELAVNICO

Mizarski stroji in CNC.
Vsak opravi svoj del.

Mizarski stroj iz družine SCM L’invincibile

IZBRANA TEHNOLOGIJA

L’invincibile / priprava masive

Družina mizarskih strojev za poravnavanje, debelinjenje, žaganje in profiliranje. Pri unikatnem izdelku kakovost referenčnih ploskev in ponovljivost nastavitev odločata o tem, kako se bodo sestavni deli ujemali.

Krožna žaga si x omogoča nagib lista v obe smeri. Zaslon eye-S in vmesnik Maestro active pomagata pri nastavitvah; shranjevanje programov in podatkov o orodjih omogoča vrnitev na preverjen način dela. Povezava s SCM Thundercut podpira organizacijo razreza.

si x / nagib lista
od −46° do +46°
si x / vrtljaji
3.000–5.000 vrt./min
si x / širina vzdolžnega razreza
1.500 mm
f 7 / delovna širina poravnalke
520 mm
s 7 / največja delovna višina debelinke
300 mm

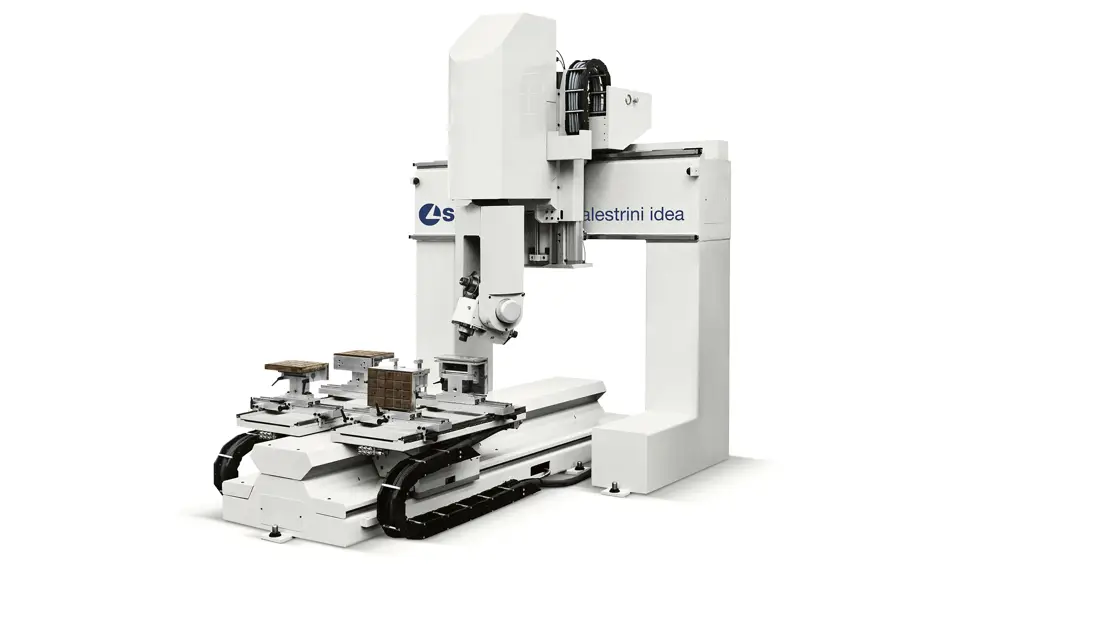

Petosni CNC-center SCM balestrini idea

IZBRANA TEHNOLOGIJA

balestrini idea / zahtevnejše oblike

Kompakten petosni CNC-center s fiksnim portalom in eno ali dvema neodvisnima pomičnima mizama. Primeren koncept za oblikovane elemente, pri katerih zahtevnost preseže zgolj pravokotni razrez.

Izvedba delovne mize, šablone, mehanska vpenjala ali vakuumski prijemi se izberejo glede na obliko izdelka. Program Smart Pro CAD/CAM omogoča pripravo obdelav, optimiranje poti orodja in simulacijo. Upravljanje na stroju dopolnjuje Maestro active.

Obdelava
5 osi
Zasedena površina stroja
13,5 m²; dodaten prostor za rokovanje in servis
Elektrovreteno
do 24.000 vrt./min
Linearni zalogovnik
6–8 mest, po izvedbi

SCM / Kako izbrati tehnologijo

Več možnosti za vaš način dela

Število osi ali nazivna moč sama ne določata pravega stroja. Pomembni so pot materiala, geometrija, vpenjanje in zahtevana končna obdelava.

L’invincibile f 7

L’invincibile f 7

Poravnava: najprej referenčna ploskev

Poravnalka pripravi ravno referenčno ploskev in rob, od katerih merite nadaljnje obdelave. To je izhodišče za prileganje sestavnih delov iz masivnega lesa, še preden določite končno debelino.

Dolge mize podpirajo obdelovanec. Izbirate med noži TERSA in spiralno gredjo Xylent; pri tej se obrabljeni rezalni rob ploščice obrne. Nastavitev konkavno/konveksno je namenjena pripravi spojev za lepljenje.

  • Delovna širina: 520 mm.
  • Skupna dolžina miz: 3.008 mm.
  • Največji odvzem: 8 mm; dejanski odvzem prilagodite lesu in orodju.
Povprašajte za izvedbo Katalog / EN ↓
L’invincibile s 7

L’invincibile s 7

Debelinjenje: ponovljiva mera

Debelinka obdeluje nasprotno ploskev glede na že pripravljeno referenco. Tako dobite določeno debelino elementa za nadaljnji razrez, profiliranje ali sestavljanje.

Elektronsko nastavljivo podajanje in ločena nastavitev pnevmatskega pritiska vhodnih in izhodnih valjev omogočata prilagoditev materialu. Izmenljive valje in rezilno gred določimo glede na vrsto lesa ter zahtevano površino.

  • Delovna širina: 630 mm.
  • Delovna višina: 3,5–300 mm.
  • Hitrost podajanja: 4–20 m/min; največji odvzem: 8 mm.
Povprašajte za izvedbo Katalog / EN ↓

Podatki veljajo za navedeni model. Možnosti opreme in izvedljivost obdelave potrdimo na vašem izdelku.

OD PRIPRAVE DO KONČNE OBDELAVE

Digitalna pomoč.
Obrtno znanje ostaja vaše.

Nastavitve mizarskega stroja

Pri si x ima digitalno upravljanje praktičen namen: izbrati položaje, shraniti program in podatke o orodju ter jih ponovno uporabiti. To ni enako kot priprava tridimenzionalnega modela za CNC.

Oblika za petosni CNC

Pri balestrini idea Smart Pro pripravi geometrijo, obdelave in poti orodij. Simulacija pomaga pregledati zaporedje pred izdelavo. Združljivost vaših 3D-datotek, postprocesor in izbrana strojna glava se preverijo skupaj.

Od dobro posušenega lesa do površine

Les pred obdelavo potrebuje ustrezno vlažnost in stabilnost. Sledijo izbira orodij, varen oprijem ter brušenje in površinska zaščita. Pri masivi se smer vlaken in videz ne rešita zgolj s pritiskom na gumb.

Sušenje lesa ↗Orodja za oblikovanje ↗Lepila in premazi ↗

ARHAR izbiro opreme poveže z vašim izdelkom. Obseg uvajanja, programske priprave in podpore opredelimo v dogovoru.

Preden izberete stroj

Zakaj sta poravnava in debelinjenje ločena?

Poravnalka pripravi ravno osnovo, debelinka pa določi debelino glede nanjo. Če izhodiščna ploskev ni ustrezna, sama nastavitev debeline ne odpravi vseh napak oblike.

Kdaj ima petosni CNC prednost?

Pri prostorskih oblikah, ponovljivih zahtevnih spojih in več obdelavah na istem vpetju. Pri enkratnem izdelku je treba upoštevati tudi čas priprave programa, šablone in vpenjanja.

Kaj pošljem za smiseln izbor?

Skico ali 3D-model, vrsto lesa, največje mere, zahtevano površino in število enakih kosov. Dodajte fotografijo najzahtevnejšega spoja ter podatek, kaj v delavnici že obdelujete.

VIDEO / SCM

Praktični prikaz iz gradiva SCM

L’invincibile / sliding table

L’invincibile / sliding table

VIDEO / SCM

Oglejte si dejansko delo.

Izbrani javni posnetki SCM iz gradiva Partners. Predvajalnik YouTube se naloži po vaši izbiri.

SforziTeak / les za palube jaht

Zgodba uporabnika SCM: konkretna povezava mizarskega dela, materiala in zahtevnega končnega izdelka. To ni referenca ARHAR.

Odprite na YouTubu ↗

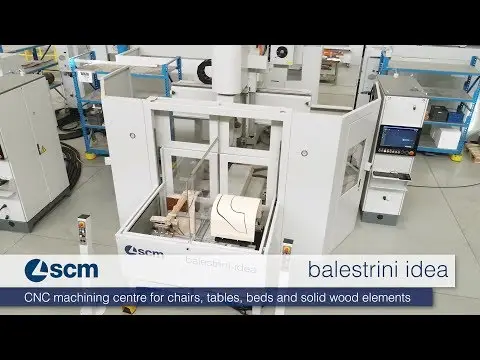

balestrini idea / petosno oblikovanje

Poglejte zasnovo stroja, delovno območje in način obdelave.

Odprite na YouTubu ↗

GRADIVO ZA PRENOS

Več podatkov. Izbrani katalogi.

Naslovnica: L’invincibile / program mizarskih strojev

L’invincibile / program mizarskih strojev

Poravnalke, debelinke, žage in namizni rezkalni stroji. Tehnični podatki po posamezni izvedbi.

Odprite PDF ↗Prenesite ↓

Katalogi v angleščini predstavljajo program proizvajalca. Oprema, mere in programske možnosti so odvisne od izbrane izvedbe; konkretno konfiguracijo potrdimo s ponudbo.

ARHAR / IZBOR OPREME

Začnimo z vašim izdelkom.

Pokažite nam skico ali fotografijo izdelka, vrsto lesa in najzahtevnejši spoj oziroma obliko. Na tej osnovi izberemo kombinacijo mizarskih strojev, CNC-ja in orodij.

Pogovorimo se o vaši rešitvi ↗

V povpraševanju se ohrani podatek o izvorni strani.
