Za katero delo?
Izvrtine za moznike, vrste izvrtin v stranicah in priprava za izbrano okovje. Pri namenskem okovju preverimo agregat, vzorec in potrebne svedre.
MAGGI / ENOGLAVNA MOZNIČARKA BS 21 PRESTIGE
Boring System
21 Prestige.
Kompaktna polavtomatska mozničarka za vrtanje v ploskev in rob. Neposredna nastavitev za mizarsko delavnico in ponavljajoče se pohištvene elemente.
Raziščite stroj ↓
Uradna stran ↗21vreten
640 mmmed skrajnima vretenoma
0–90°položaj glave
KDAJ JE TA IZVEDBA SMISELNA?
Vrtanje z nastavljenimi referencami.
BS 21 Prestige združuje 21 vreten na eni vrtalni glavi. Obdelujete ploščne materiale in primeren masivni les; vzorec določajo nameščena orodja, prisloni in položaj glave.
Zakaj ta model?
Izberite jo, kadar razpon 640 mm pokrije vaše izvrtine in vam ustreza nastavitev bočnih prislonov po skali. Pri širših vzorcih primerjajte BS 23 ali BS 29.
PONAZORITEV POLAVTOMATSKEGA DELA
Enkrat nastavite. Nato ponavljate.
01 / 04
Priprava obdelave
Od risbe elementa do ponovljivega vrtanja.
Animirana ponazoritev principa; ni v merilu in ne nadomešča navodil za varno uporabo. Dejanska postavitev, orodja in zaporedje so odvisni od opreme ter programa.
REFERENCE / GLOBINA / SMER
Kaj dejansko nastavljate?

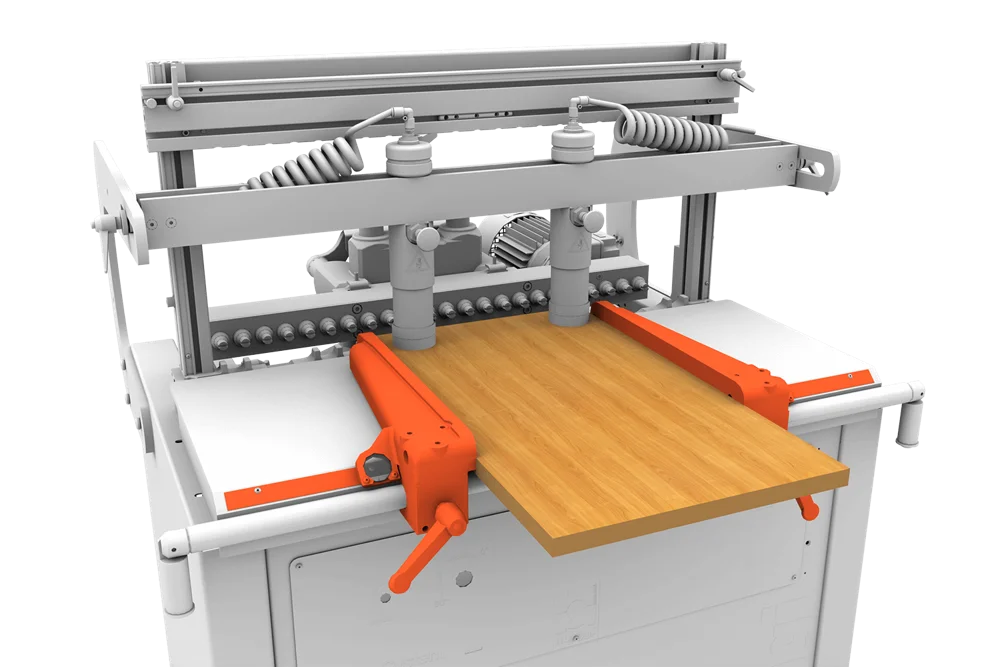

Skala, lupa in nonij
BS 21 Prestige uporablja ročno nastavitev bočnih prislonov po merilni skali. Odčitavanje dopolnjujeta lupa in nonij.
Pri paru levih in desnih elementov mora biti referenčni rob pravilno določen. Prislon omogoča ponovitev položaja; ne presodi sam, katera stran elementa je prava.
Globina in višina vrtanja
Spiral System je mehanska rešitev za nastavitev globine. Višino odčitavate na numeričnem števcu. Globina izvrtine in višina njenega središča sta različni nastavitvi.
Vodoravno, navpično in pod kotom
Glava se pnevmatsko obrača med 0° in 90°. Položaj, reference in ustrezno vpenjanje prilagodite nalogi. Isti stroj zato pokriva različne smeri vrtanja.
Ponovljivost prihaja iz priprave
Izbrana nastavitev je uporabna za serijo enakih elementov. Ob spremembi vzorca, globine ali okovja je treba nastavitve prilagoditi in preveriti prvi kos. Ta model ne shranjuje celotne obdelave kot CNC program.
KAJ VKLJUČITI V IZBOR?
Osnovna oprema in smiselni dodatki.
Objavljeno osnovno
- En motor 1,5 kW in dve vpenjali.
- Pet hitromenjalnih vpenjal za orodje.
- Dve aluminijasti letvi po 1500 mm s 2 referenčnimi prisloni.
- Bočna prislona; nastavitev: merilna skala, lupa in nonij.
- Referenci 37 mm in zadnji prislon s hodom 300 mm.
- Spiral System in odčitavanje višine.
Dodatki po vaši operaciji
- Dodatna hitromenjalna vpenjala in izbrani svedri.
- Agregati za izvrtine izbranega okovja.
- Namenski agregat za Cabineo.
- Dodatni prisloni, podpore ali vpenjala.
- Prilagoditve za večjo debelino in posebna napetost po potrditvi izvedbe.
Število vreten ni število priloženih vpenjal ali kompletov svedrov. Pri agregatih za okovje uskladimo vrtalni vzorec in pripadajoča orodja.
Okovje določa vrtalni vzorec
Izberite točen tip tečaja ali spojnika. Položaj in premer izvrtin se preverita po njegovi dokumentaciji. En agregat zato ni samodejno primeren za vse izvedbe iste znamke okovja.
TEHNIČNI PODATKI
Preverite mere pred izbiro.
| Število vreten / smeri vrtenja | 21 / 10 levih / 11 desnih |
|---|---|
| Razmik sosednjih vreten | 32 mm |
| Razpon med prvim in zadnjim vretenom | 640 mm |
| Največji premer orodja / globina vrtanja | 40 mm / 65 mm |
| Največja višina vrtanja | 55 mm |
| Največja debelina plošče | 60 mm; do 130 mm z izbirno opremo |
| Največji format plošče | 900 × 3000 mm |
| Motor / vrtljaji | 1 × 1,5 kW / 2800 min⁻¹ |
| Stisnjeni zrak / poraba na cikel | 6–8 bar / 10 NL |
| Odsesovalni priključek | Ø 80 mm |
| Delovna miza / višina | 885 × 349,5 mm / 860 mm |
| Zunanje mere / neto masa | 1015 × 990 × 1270 mm / 260 kg |
Tehnični vir: MAGGI · BS 21 Prestige ↗. Podatki preverjeni septembra 2026. Končna oprema in priključki se določijo v ponudbi.
Največji premer orodja ne pomeni, da lahko orodja tega premera uporabite na vseh sosednjih vretenih hkrati. Razporeditev, vpetje in dovoljena kombinacija orodij se preverijo za vašo obdelavo.
PRIMERJAVA PRED ODLOČITVIJO
Več vreten ni edino merilo.
| Kaj primerjamo? | BS 21 Prestige | BS 23 | BS 29 |
|---|---|---|---|
| Vretena | 21 | 23 | 29 |
| Razpon med skrajnima vretenoma | 640 mm | 704 mm | 896 mm |
| Največji format plošče | 900 × 3000 mm | 960 × 3000 mm | 1156 × 3000 mm |
| Stranski prisloni | Skala, lupa in nonij | Numerični števci | Numerični števci |
| Motor | 1 × 1,5 kW | 1 × 1,5 kW | 1 × 1,5 kW |
| Masa | 260 kg | 271 kg | 300 kg |
| Predstavitev | Podrobno o stroju ↗ | Podrobno o stroju ↗ | Podrobno o stroju ↗ |
Razpon vrtalne glave in največja širina plošče sta različna podatka. Razpon pove razdaljo med skrajnima vretenoma, format pa sprejemljivo velikost obdelovanca. Nastavitev izvrtin mora ustrezati tudi prislonom in orodju.
POGOSTA VPRAŠANJA
Da boste že pred ponudbo vedeli več.
Ali je to ročni ali CNC stroj?
To je polavtomatska enoglavna večvretena mozničarka. Upravljavec pripravi nastavitve in namesti element, mehanizirani vrtalni hod pa izvede glava. Numerični števec je odčitek položaja; ni isto kot CNC os ali shranjen program.
Kaj pomeni korak 32 mm?
Gre za razdaljo med središčema sosednjih vreten. Uporabite tista mesta in orodja, ki ustrezajo risbi. To ne pomeni, da mora biti vsaka izvrtina v izdelku od naslednje oddaljena 32 mm.
Ali lahko obdelujem dva elementa hkrati?
Proizvajalec za ta model prikazuje tudi par elementov do 316 mm širine vsakega. Dejanska možnost je odvisna od vzorca vrtanja, prislonov, podpore in ustreznega vpetja. To ni podvojitev največjega formata plošče.
Ali potrebujem zrak in odsesovanje?
Da, pri pripravi delavnice upoštevajte zahtevani stisnjeni zrak, električno napajanje in odsesovanje. Samo električna vtičnica ne pokrije vseh potreb. Priključke ter dovode potrdimo za izbrano izvedbo.
Ali s strojem dobim tudi vsa orodja za okovje?
Osnovni seznam vpenjal ni popoln komplet svedrov za vse operacije. Za ponudbo navedite tip okovja, premere in globine. Na tej podlagi se določijo dodatni agregati, svedri in vpenjala.
KATALOG / VIDEO
Poglejte podrobnosti in primere.

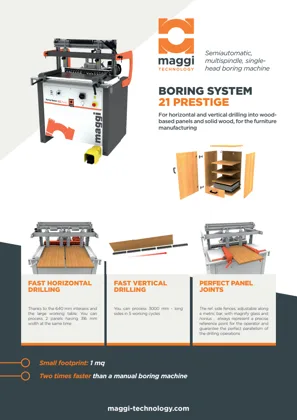

Brošura BS 21 Prestige
Predstavitev modela, tehnični podatki in izbrane možnosti opreme.
Uradni PDF MAGGI · angleščina · 2 strani · približno 1,6 MBBS 21 Prestige v predstavitvi
Uradni video tega modela s kanala Maggi Technology.
Odprite na YouTubu ↗Primeri večvretenega vrtanja
Skupni prikaz družine Boring System, ki ga MAGGI objavlja tudi ob tem modelu.
Odprite na YouTubu ↗Nastavitve in način dela
Uradni prikaz družine Boring System; posamezne nastavitve so odvisne od modela.
Odprite na YouTubu ↗Dodatki za Boring System
Pregled izbranih dodatkov proizvajalca. Njihovo združljivost potrdimo za vaš stroj.
Odprite na YouTubu ↗Pri skupnih videih gre za prikaz družine, ne nujno za posnetek točno tega modela. Predvajanje se naloži šele po vaši potrditvi.
PREDLOG ZA VAŠO DELAVNICO
Povejte, katere elemente vrtate.
Za uporabno ponudbo potrebujemo vrsto materiala, mere tipičnega elementa, vzorec izvrtin in približno količino izdelkov. Navedite tudi obstoječe orodje ter razpoložljive priključke.
Če imate risbo, nam jo lahko pošljete ob nadaljnjem dogovoru. Skupaj določimo osnovni stroj in dodatke, ki jih vaš izdelek dejansko potrebuje.
